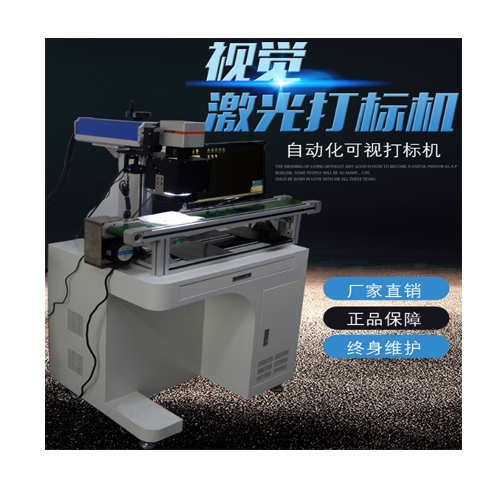

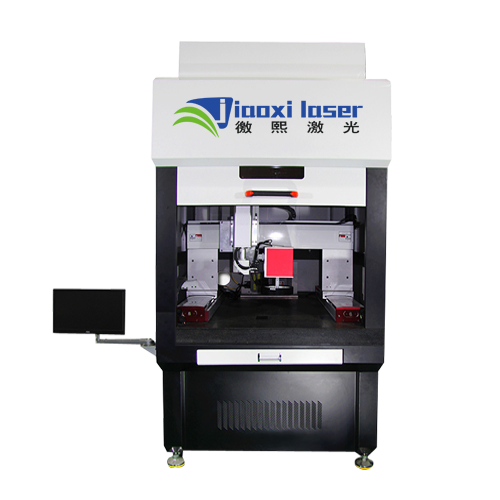

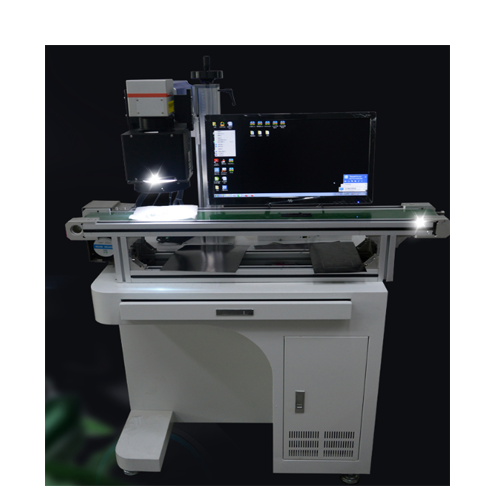

SJ-Y视觉激光打标机

视觉激光打标机、精密电子部件打标机

产品特点

0~ 360°识别打标，不用定位；省时，省人工，节约成本，效率高；自动识别多个产品位置，精准打标；提高产品打标质量，提高合格率；简单操作，常用于自动化批量打标。

应用领域及打样效果
技术参数
产品视频
文件下载

应用原理：

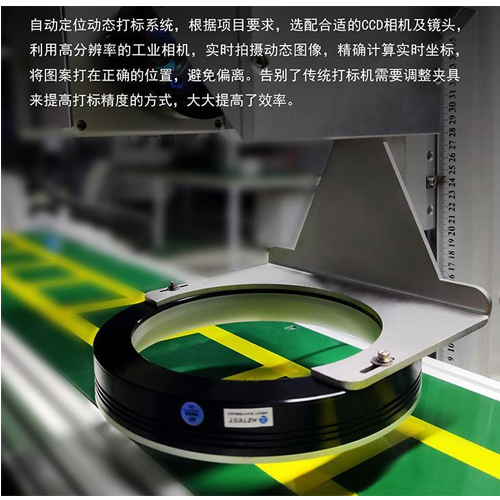

CCD视觉定位系统是一款嵌入式视觉定位产品。该产品实现了双路视频信号的实时采集,并通过图像处理技术实时跟踪靶标位置,同时显示定位指示信息并输出靶标位置给PLC或上位机,实现激光打标机的视觉定位功能。当打标物靶标位置移动到设定的精度范围内时,本机输出定位OK信号给打标机的PLC,PLC接收到该信号后方可进行打标,从而有效的防止了人为的定位误差。同时定位指示功能可为操作人员提供定位引导并告知靶标是否移动到设定的精度范围内了,便于实际操作。本视觉定位系统还可以输出XY方向的偏移量给上位机或PLC以实现自动定位。
应用行业：

CCD视觉定位参数：

视频输入： USB接口 1~2路?30~1000万像素

视频输出： VGA 1路分辨率1280*1024

系统功能：靶标标示 5种标示模式

标示颜色： 6种颜色可选

模板登录： 1模板/路

对位精度：可设置最高10um

靶标形状：任意形状

靶标大小：视野范围内的任意大小

跟踪范围 ：任意范围

定位指示：实时标注靶标位置,到达基准位置OK指示

相机标定：视觉坐标与物理坐标之间的转换

通讯端口：RS-232串口向激光打标机的PLC输出定位信息

操作系统： Windows XP / Windows 7

硬件配置： Intel双核CPU,2GB内存,8GB固态硬盘

软件版本	V3.3
支持激光类型	光纤/二氧化碳/紫光
相机	500万像素
光源控制器	2/4通道，软件控制通道
光源	条光/环光/面光源/背光源
打标范围	100*100（可选）
多角度识别	0-360°
运动卡	4轴/流水线/XY平台/振动盘
I/O端口	2（标配）/32（选配）
打标产品	金属/塑料/皮革/木头等
模板功能	自由设置打标模板，打标内容
打标内容	单独产品/多类型产品混合打标
计数功能	统计总数，统计批次数量
